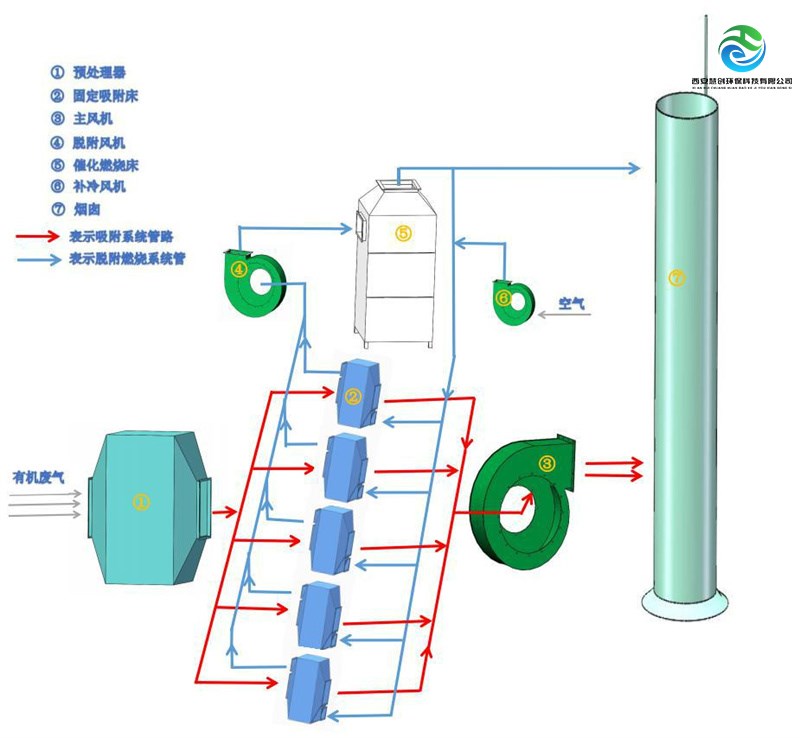

活性炭吸附+脱附+催化燃烧装置,能有效吸附净化废气,活性炭吸附饱和后可用热空气脱附再生,热气流将热量传给吸附在活性炭上的有机溶剂分子,使其有足够能量挣脱活性碳对其的表面张力,脱附时通过控制脱附气流的流量可将有机废气浓度浓缩10-15倍,脱附气流经脱附风机送入催化床内设的电加热装置加热至300℃左右,在催化剂作用下发生氧化反应生成CO2和H2O并释放出大量热量见反应式:
脱附出来的有机废气催化氧化反应的净化效率高,反应后气流达标排放,产生的热量通过催化燃烧床内的热交换器,与下一循环脱附出来的有机废气气流进行充分热交换,将脱附气流温度升高,一般达到脱附~催化燃烧自平衡过程须启动燃烧器1-1.5小时左右,达到热平衡后可关闭电加热装置,这时催化燃烧再生处理系统,靠废气中的高浓度有机溶剂催化反应产生的热量加热脱附气流,达到催化反应温度,无须外加能源基础上使再生过程即脱附气流温度和催化反应温度达到设定值,整个过程达到自平衡循环,极大地减少能耗,无二次污染的产生,整套吸附和催化燃烧过程由PLC实现自动控制。
