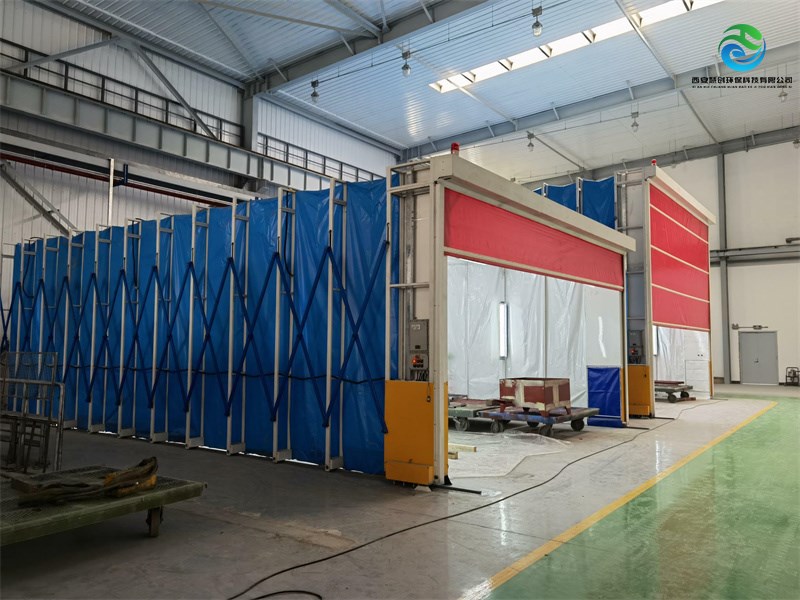

伸缩移动式喷漆房
伸缩前室收缩合拢---工件就位 ---伸缩前室展开罩住工件---工件喷漆---伸缩前室收缩合拢---工件移出喷漆场地
▲ 伸缩移动前室特点
☆这种设计提高了喷漆的生产效率,减轻了工人的劳动强度,提高喷漆
☆电机通过减速机通过链条传动驱动链轮行走轮。行走机构采用双级安全限位。因此前室的移动非常方便、安全可靠。

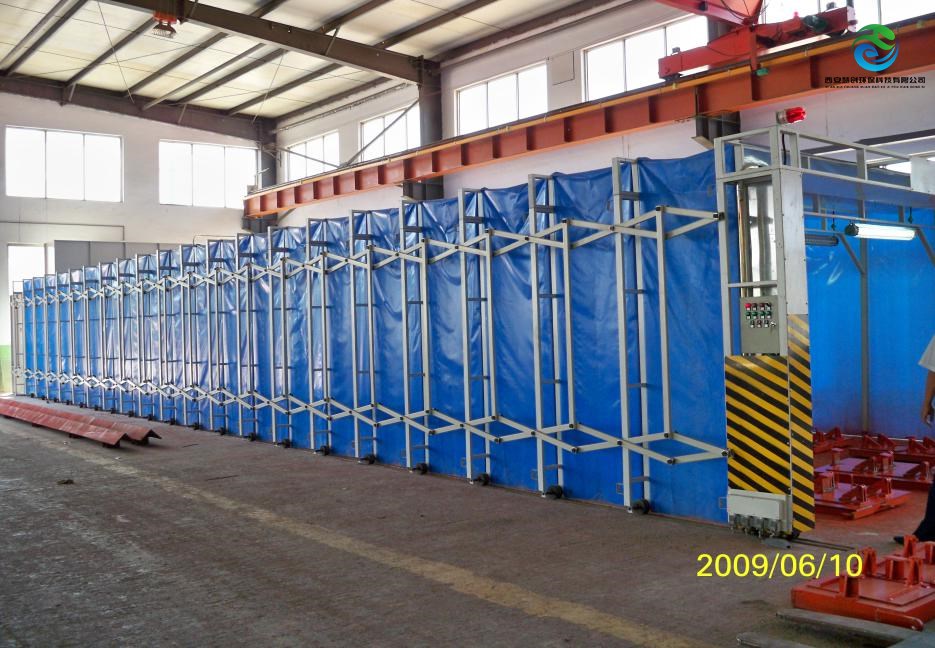

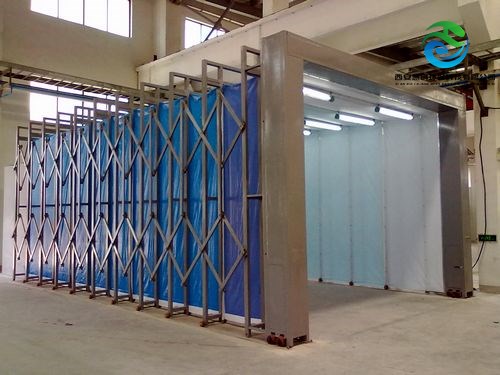

☆移动前室由框架、高强度阻燃PVC蓬布、驱动装置等组成,可自动伸缩。适合大、中型工件的喷漆。

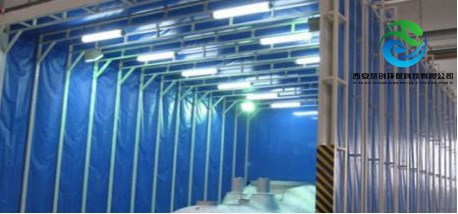

☆移动前室内还安装了防爆照明灯,保证工作室的照度≥300LX。
▲ 自动伸缩移动前室设备组成
伸缩前室主体、前室驱动减速机、防爆照明、轨道及配套部件组成。
质量,改善了工人的工作环境。
☆喷漆工作区可根据工件大小,任意调整,充分利用操作空间。
室体强度、稳定性、保温性、密封性、抗冲击性、抗震性达到国家或行业标准要求,室体所用涂料具有良好的防腐性和耐候性,其耐盐雾性能≮500h。
室体封闭材料段接蓬布:高强度阻燃PVC布,颜色为内白外蓝。PVC布能够自动有序折叠;PVC布基料选用高强度纤维织成,折叠次数超过20000次。
由于伸缩前室采用的滚动行走,行走轮与轨道之间有可能会出现打滑现象,造成两边的减速机不同步,若不及时将误差消除,误差累计到一定程度就很容易导致前室发生脱轨现象。

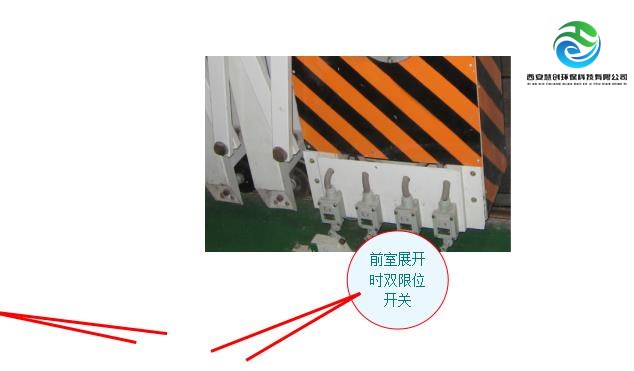

为避免出现累计误差,上面提到的双减速机驱动,双限位开关就能很好的将误差消除。

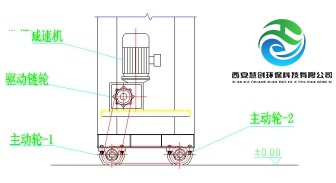

采用双主动轮驱动,一个主动轮在前,一个在后,通过链条链接。当其中一个主动轮要发生打滑时,会被另一个主动通过链条阻止其打滑。从而来进一步提高伸缩房的安全性。室体驱动轮前安装有扫轨装饰,一清除轨道上的障碍物,防止滚轮出轨。

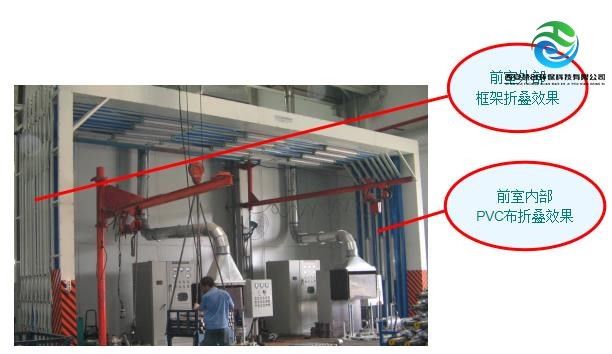

PVC布能够自动有序折叠;伸缩框架间设有防损挡块,确保前室合拢时PVC布不会被夹破。
